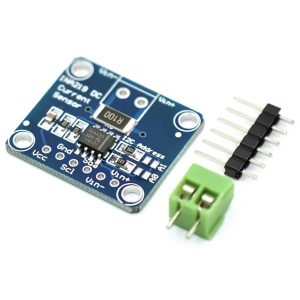

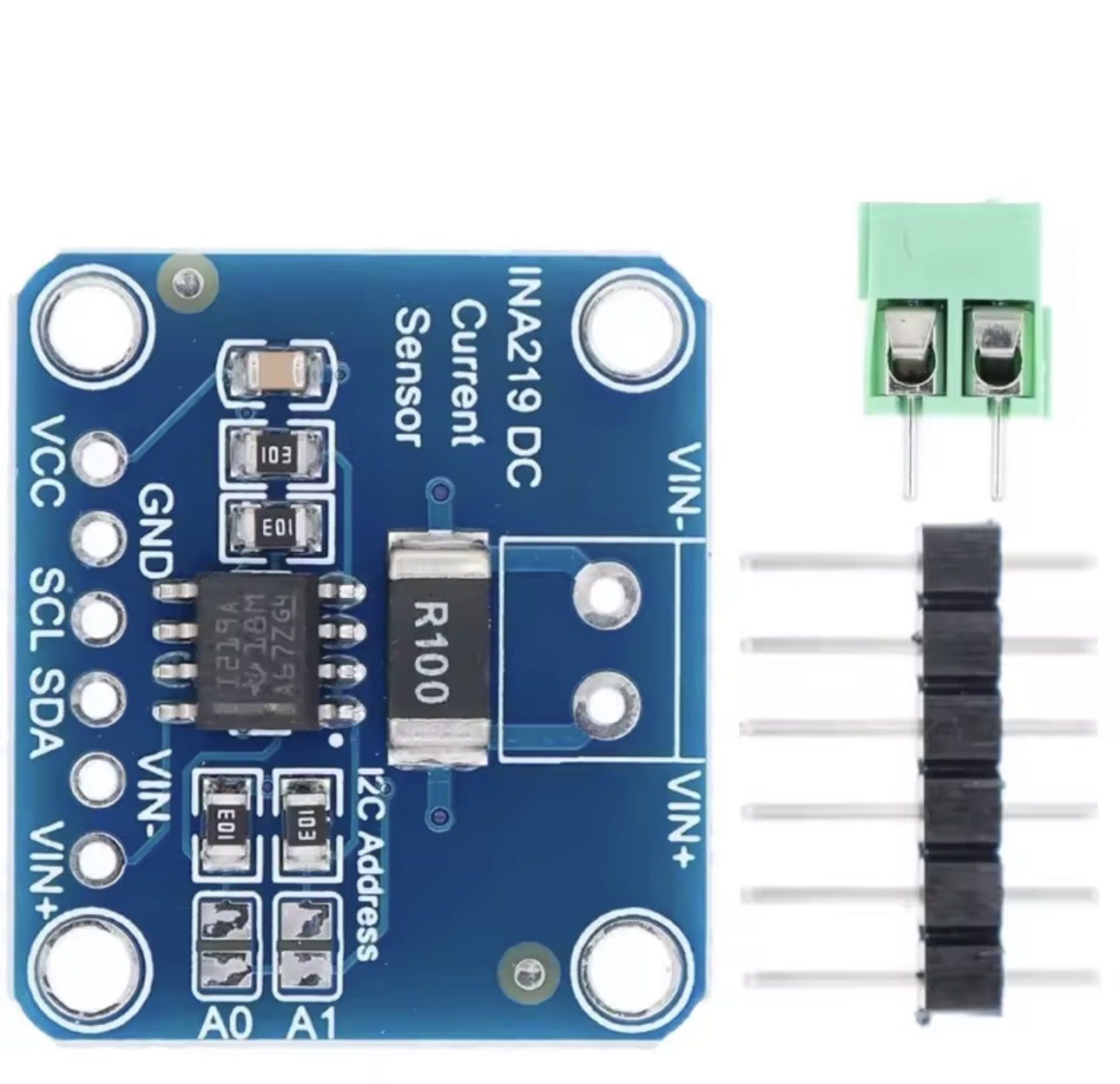

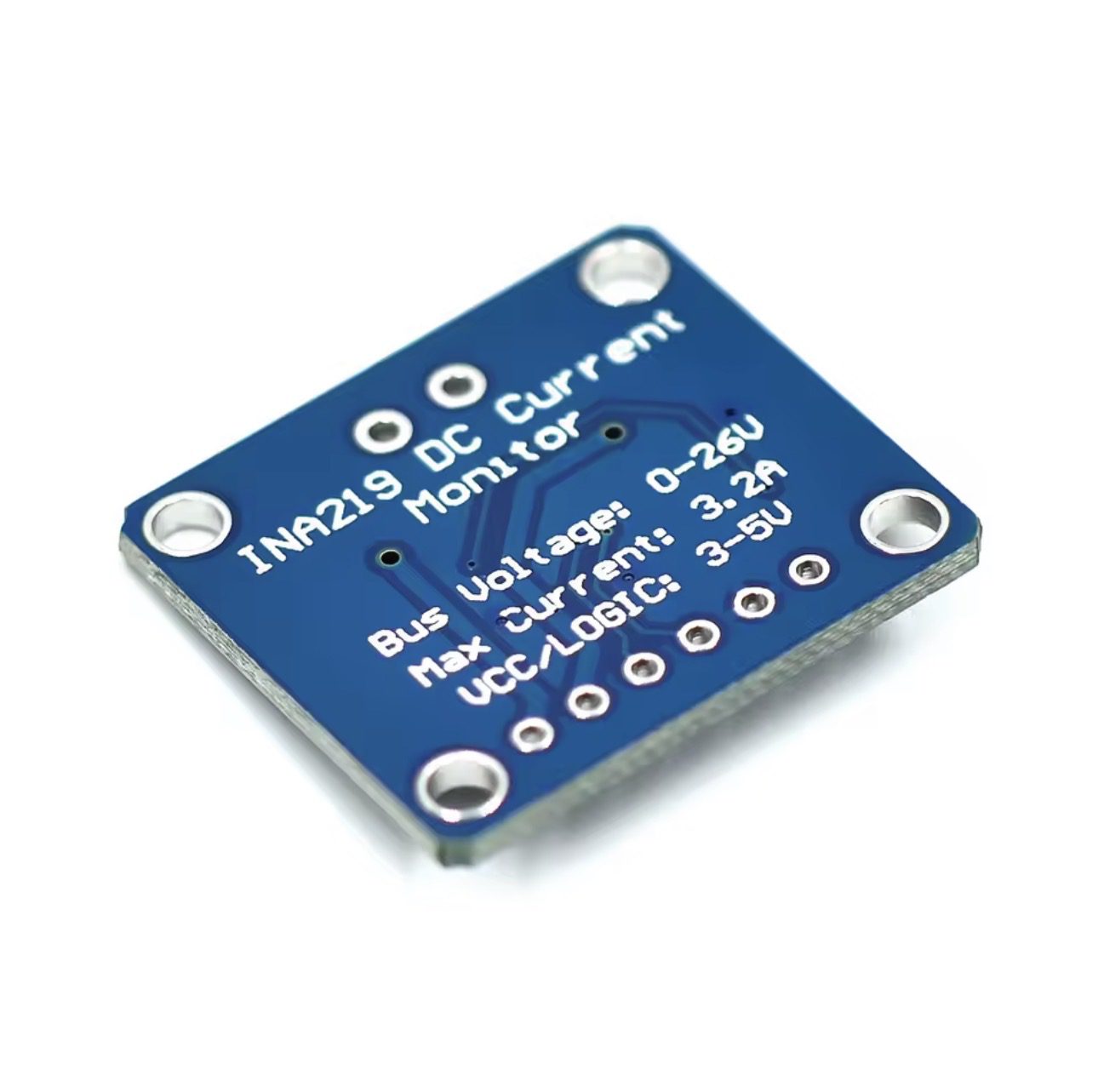

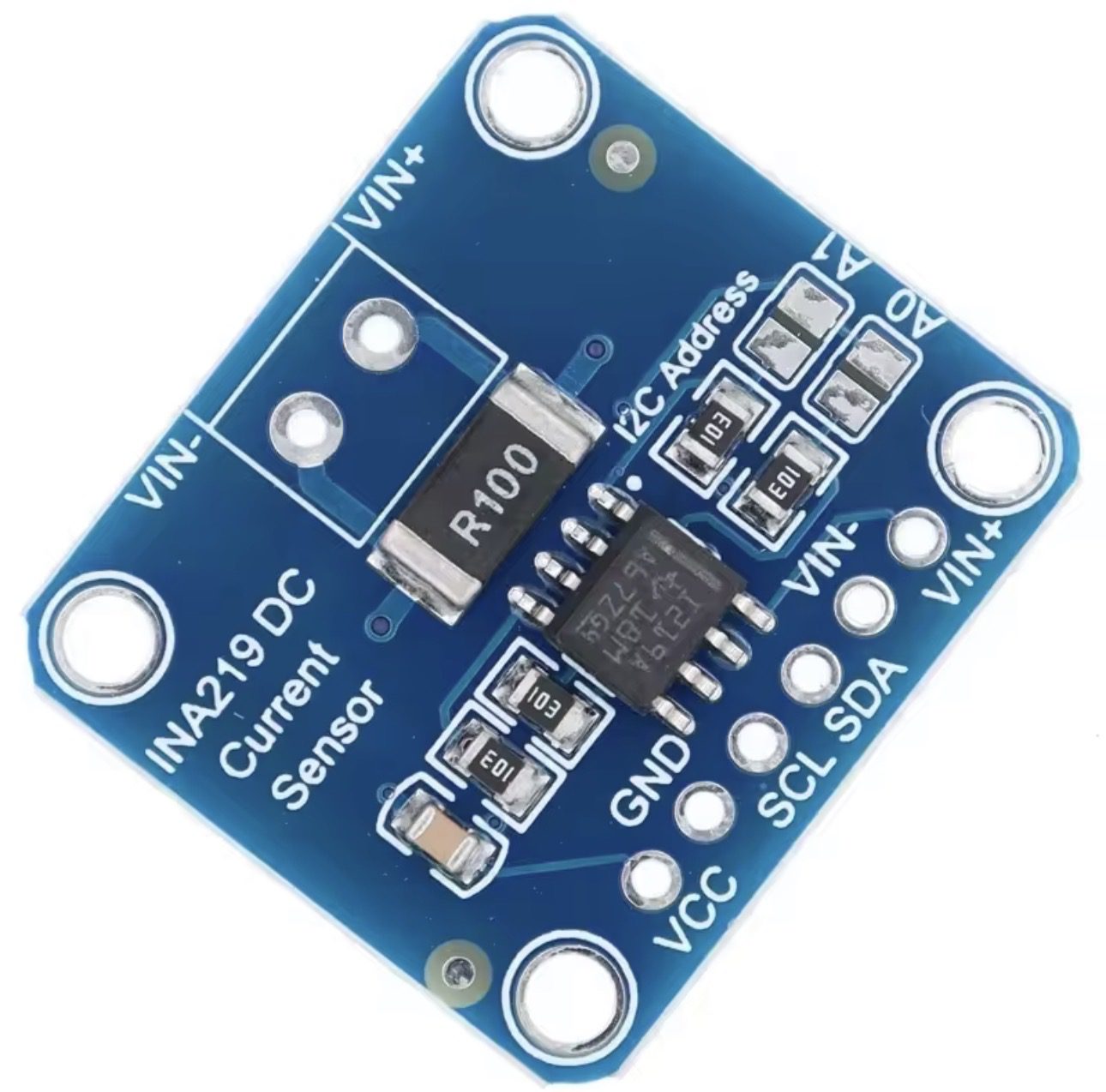

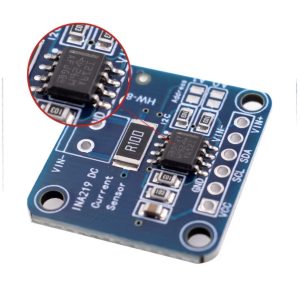

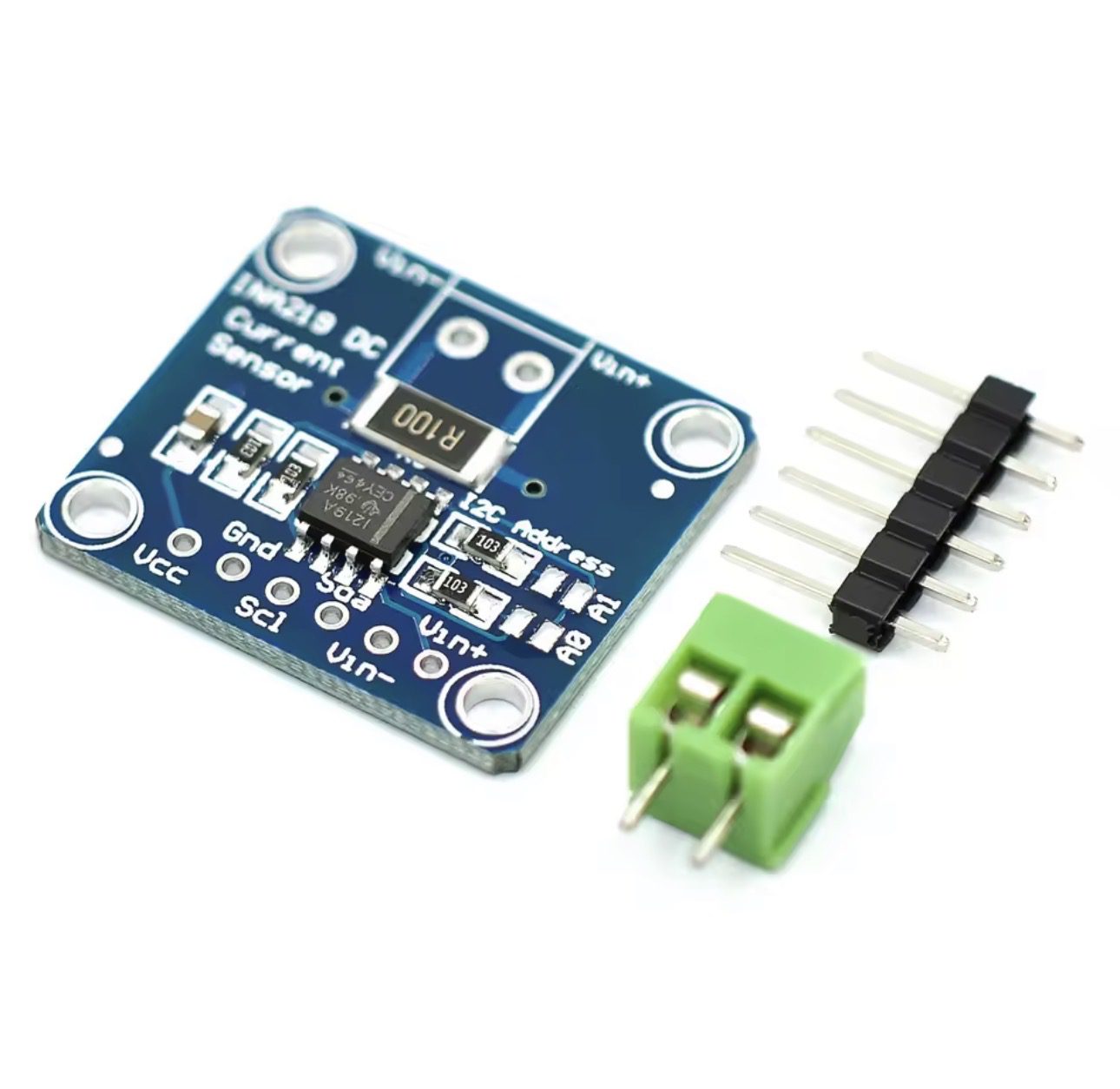

Le INA219 est un capteur de mesure de courant continu (DC) et de tension ultra précis, idéal pour surveiller la consommation de vos projets électroniques.
Grâce à son amplificateur intégré et à l’interface I2C, il permet de mesurer le courant, la tension et même la puissance consommée par une charge — le tout en temps réel, avec une précision remarquable.
C’est l’outil parfait pour analyser des batteries, optimiser des projets IoT, gérer la consommation d’un moteur DC, surveiller un panneau solaire, ou encore sécuriser des alimentations.
Bref, c’est le “multimètre numérique embarqué” que tout maker devrait avoir.
Caractéristiques techniques :
- Capteur : INA219
- Interface de communication : I2C
- Tension de fonctionnement : 3V à 5.5V
- Plage de mesure de tension : 0V à 26V DC
- Plage de mesure de courant : jusqu’à ±3.2 A (selon shunt)
- Résistance shunt intégrée : 0.1 Ω – 1%
- Résolution : 12 bits
- Mesure de puissance : courant × tension (calcul interne)
- Adresse I2C configurable
- Compatibilité : Arduino, ESP8266, ESP32, Raspberry Pi
- Format : module prêt à l’emploi avec broches soudées
Fonctionnement :
Le module mesure le courant en analysant la chute de tension à travers la résistance shunt intégrée, puis calcule la puissance consommée.
L’interface I2C permet de récupérer facilement les mesures via deux fils seulement (SDA/SCL).
Avec l’INA219, tu peux suivre :
- la tension de ton système
- le courant consommé
- la puissance instantanée
- la charge restante d’une batterie (via calcul)
La bibliothèque Arduino officielle rend son utilisation encore plus simple : quelques lignes de code et tout est opérationnel.
Applications :
- Surveillance de batterie (Li-ion, plomb, LiFePO4…)
- Analyse d’alimentation DC
- Projets IoT basse consommation
- Panneaux solaires et systèmes autonomes
- Monitoring de moteurs DC / servo
- Optimisation énergétique de prototypes
- Projets éducatifs et bancs de mesure
- Stations météo, robots, drones DIY
Avantages :
✅ Mesure courant + tension + puissance en même temps
✅ Très haute précision (12 bits)
✅ Communication I2C simple
✅ Compatible Arduino, ESP32, Raspberry Pi
✅ Idéal pour projets énergétiques
✅ Module compact et fiable
✅ Parfait pour les études techniques et projets pro
