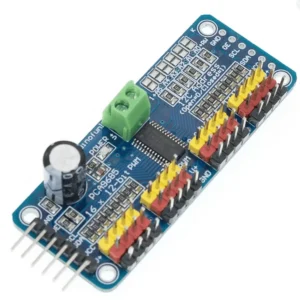

Le PCA9685 est un module contrôleur PWM à 16 canaux offrant une résolution de 12 bits, spécialement conçu pour piloter simultanément des servomoteurs, des LED, des moteurs et d’autres dispositifs nécessitant un signal PWM précis. Il communique via le bus I²C, ce qui permet de contrôler jusqu’à 16 sorties PWM en utilisant seulement deux broches de votre microcontrôleur.
Grâce à son oscillateur intégré et à la possibilité de chaîner plusieurs modules sur le même bus I²C, le PCA9685 est une solution idéale pour les projets de robotique, d’automatisation et d’éclairage.
Caractéristiques techniques
- Modèle : PCA9685
- Type : Contrôleur PWM 16 canaux
- Résolution PWM : 12 bits (4096 niveaux)
- Interface de communication : I²C
- Nombre de sorties PWM : 16
- Tension d’alimentation logique : 2,3 V à 5,5 V
- Alimentation des servomoteurs : Jusqu’à 6 V (selon le module)
- Fréquence PWM : Réglable de 24 Hz à 1 526 Hz
- Possibilité de chaîner jusqu’à 62 modules sur un même bus I²C
- Oscillateur intégré
Avantages
- Contrôle simultané de 16 sorties PWM
- Haute résolution de 12 bits pour un contrôle précis
- Communication I²C utilisant seulement deux broches
- Fréquence PWM réglable
- Extensible grâce au chaînage de plusieurs modules
- Idéal pour les servomoteurs, LED et systèmes de commande
💡 Astuce pro :
Le PCA9685 est particulièrement recommandé pour piloter plusieurs servomoteurs sans solliciter le microcontrôleur. Pour garantir un fonctionnement stable, alimentez les servomoteurs avec une source d’alimentation externe adaptée plutôt que directement par la carte de développement, surtout lorsque plusieurs servos fonctionnent simultanément.
