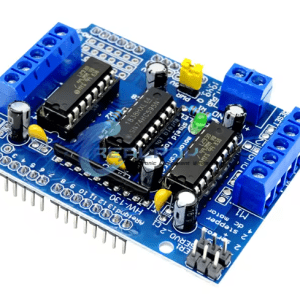

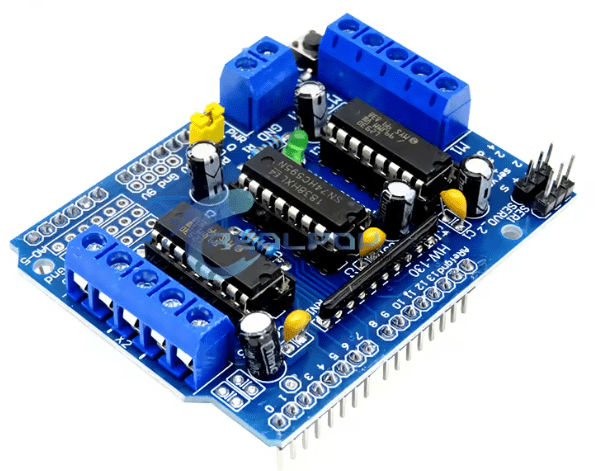

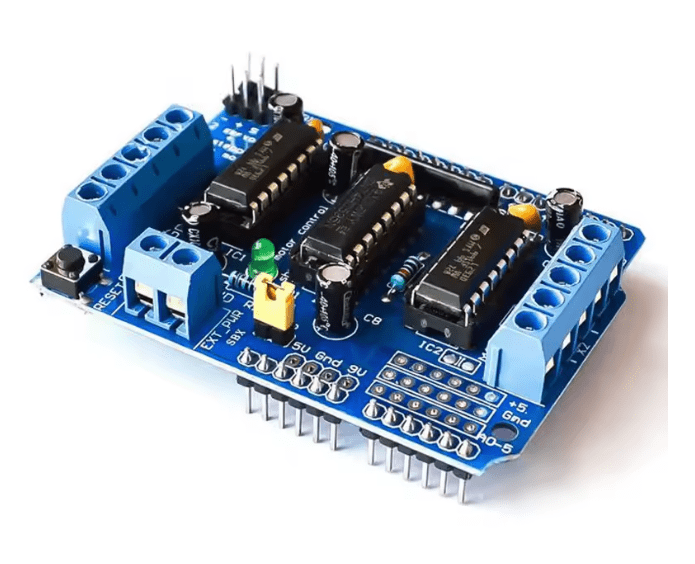

Carte pilote moteur L293D – 4 canaux H-Bridge pour Arduino

La carte L293D Motor Driver Shield permet de contrôler simultanément 4 moteurs DC, 2 moteurs pas à pas ou 2 servomoteurs avec un microcontrôleur Arduino. Basée sur le circuit intégré L293D, elle utilise des H-Bridge pour gérer le sens et la vitesse des moteurs, tout en offrant une protection thermique et une alimentation séparée pour la logique et les moteurs.

Idéal pour la robotique, l’automatisation et les projets de prototypage.

Caractéristiques techniques :

• Pilote intégré : L293D (4 H-Bridge)

• Courant : 0,6A par canal (1,2A pic)

• Tension moteur : 4,5V à 36V DC

• Commande : Arduino (Mega, Duemilanove, Diecimila, Uno…)

• Contrôle : 4 moteurs DC bidirectionnels avec sélection 8-bit de vitesse

• Support : 2 moteurs pas à pas unipolaires/bipolaires

• Connecteurs pour 2 servomoteurs 5V

• Protection thermique intégrée

• Résistances pull-down pour sécuriser les moteurs au démarrage

• Bouton RESET intégré

• Alimentation séparée pour logique / moteurs

Applications :

• Robotique Arduino

• Voitures et robots mobiles

• Systèmes de motorisation DIY

• Automatisation de petits mécanismes

• Projets éducatifs STEM

Avantages :

✅ Compatible avec les cartes Arduino courantes
✅ Contrôle précis de moteur DC et pas à pas
✅ Protection thermique intégrée
✅ Possibilité d’alimentation séparée logique / moteurs
✅ Facile à intégrer sur shield Arduino
