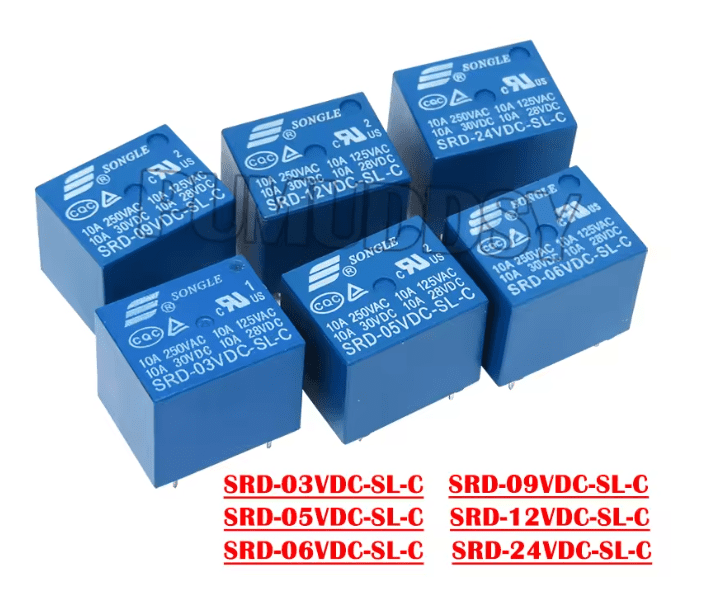

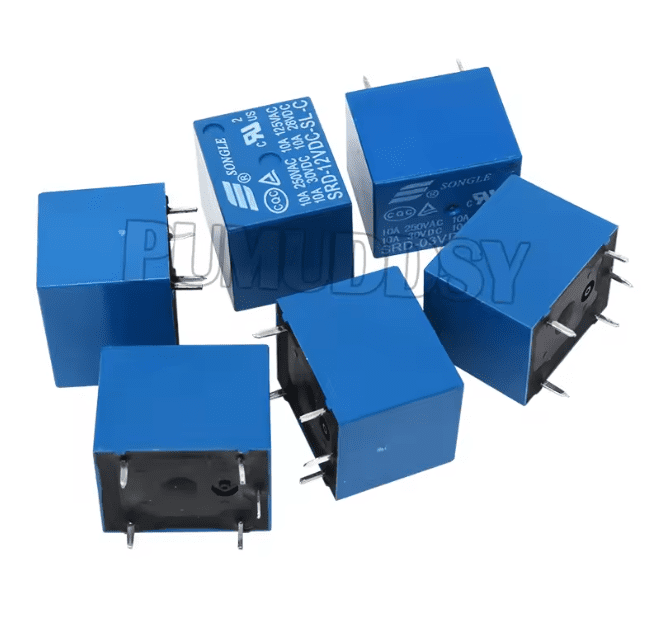

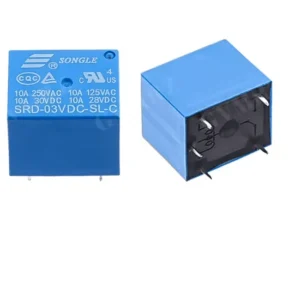

Relais SRD-03VDC-SL-C – 3V 10A 5 broches

Très utilisé dans les projets d’automatisation, domotique et interfaces microcontrôleurs, il permet de contrôler des appareils haute puissance avec Arduino, ESP32, STM32 et autres systèmes embarqués.

C’est un classique. Un peu la légende bleue de l’électronique

Caractéristiques techniques :

• Modèle : SRD-03VDC-SL-C
• Tension bobine : 3V DC
• Courant de commutation : 10A max
• Tension de commutation :
  • 250VAC / 10A
  • 125VAC / 10A
  • 30VDC / 10A
  • 28VDC / 10A
• Type de contact : SPDT (1 canal inverseur)
• Nombre de broches : 5 pins

Brochage :

• 2 broches bobine (commande 3V)
• COM → commun
• NO → normalement ouvert
• NC → normalement fermé

Fonctionnement :

• Sans alimentation → COM relié à NC
• Avec alimentation bobine → COM bascule vers NO

Applications :

• Commande lampes
• Automatisation
• Domotique
• Contrôle moteur
• Systèmes intelligents
• Interfaces de puissance

Avantages :

✅ Haute capacité 10A
✅ Très fiable
✅ Faible consommation bobine
✅ Facile à intégrer
✅ Très utilisé en électronique

Compatibilité :

• Arduino
• ESP32
• STM32
• Raspberry Pi (avec transistor driver)
