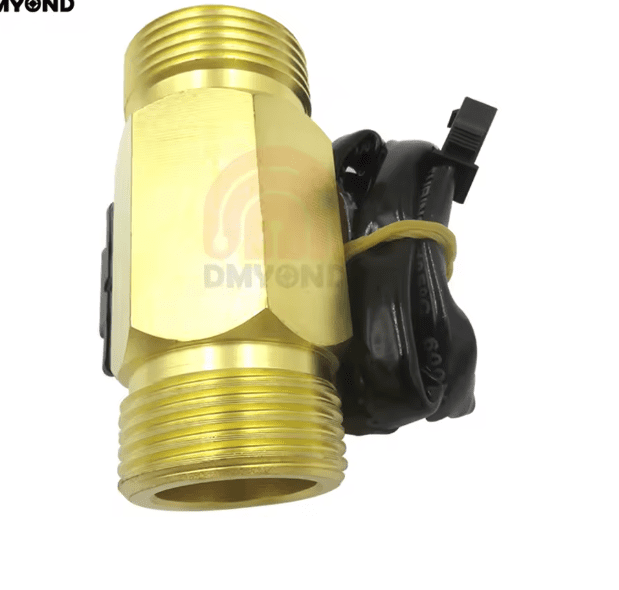

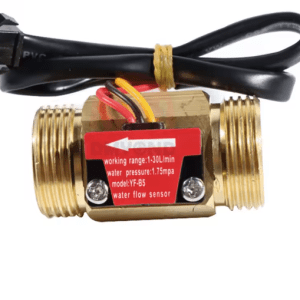

Capteur de débit d’eau YF-B5 –

Débitmètre à effet Hall G3/4”

Le YF-B5 est un capteur de débit d’eau à effet Hall conçu pour mesurer avec précision le débit d’eau dans une canalisation. Lorsque l’eau traverse le capteur, une turbine interne tourne et génère des impulsions électriques proportionnelles au débit. Il est idéal pour les projets Arduino, ESP32, Raspberry Pi ainsi que pour les systèmes de surveillance et d’automatisation.

Caractéristiques

● Type : Capteur de débit d’eau à effet Hall

● Modèle : YF-B5

● Filetage : G3/4” (3/4 pouce)

● Matériau : Laiton

● Tension d’alimentation : 5 à 15 V DC

● Courant de fonctionnement : ≤ 15 mA

● Plage de débit : 1 à 30 L/min

● Précision : ±3 à ±5 %

● Pression maximale : 1,75 MPa

● Température de fonctionnement : -25 °C à +80 °C

● Sortie : Signal d’impulsions numériques (NPN, effet Hall)

Brochage

● Rouge : +V (5 à 15 V)

● Noir : GND

● Jaune : Signal de sortie

Applications

● Surveillance de la consommation d’eau

● Systèmes d’irrigation intelligents

● Machines à café et distributeurs d’eau

● Chauffe-eau et pompes

● Projets IoT avec Arduino, ESP32 ou Raspberry Pi

● Mesure du débit dans les installations domestiques et industrielles

Remarque : Ce capteur est conçu pour mesurer le débit d’eau propre. La relation entre la fréquence de sortie et le débit est généralement : F = 6,6 × Q, où Q est le débit en litres par minute (L/min).
