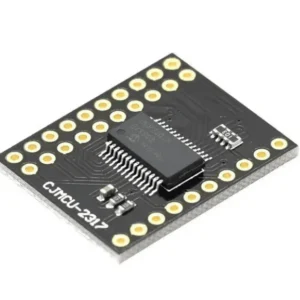

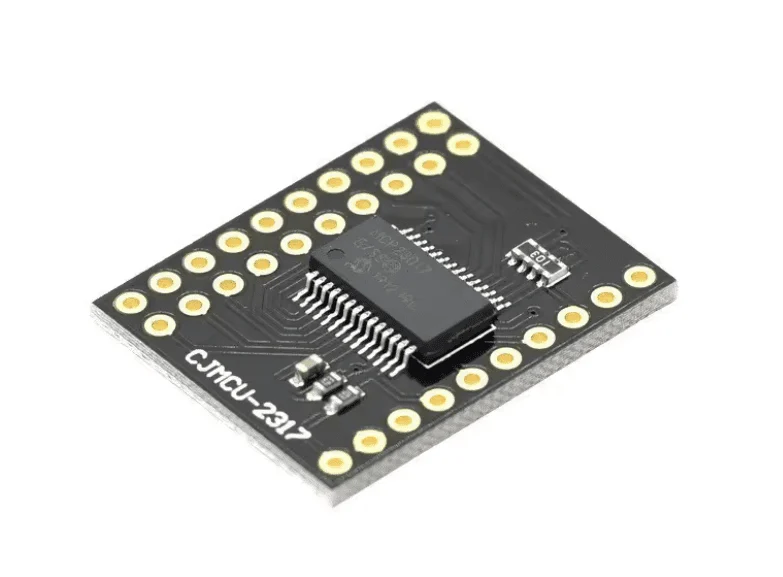

Le module MCP23017 / MCP23S17 est un expanseur d’entrées/sorties (GPIO) 16 bits permettant d’augmenter facilement le nombre de broches disponibles d’un microcontrôleur. Basé sur les circuits intégrés MCP23017 (I²C) ou MCP23S17 (SPI) de Microchip, il offre 16 lignes GPIO bidirectionnelles configurables individuellement en entrée ou en sortie.
Ce module est idéal pour piloter des LED, relais, afficheurs, boutons-poussoirs, claviers matriciels ou tout autre périphérique nécessitant un grand nombre d’entrées/sorties, sans monopoliser les broches du microcontrôleur.
Caractéristiques techniques
Modèle : MCP23017 / MCP23S17
Type : Module d’extension GPIO 16 bits
Circuit intégré :
MCP23017 (interface I²C)
MCP23S17 (interface SPI)
Nombre d’E/S : 16 GPIO bidirectionnelles
Tension d’alimentation : 1,8 V à 5,5 V
Interfaces de communication : I²C ou SPI (selon le modèle)
Configuration individuelle de chaque broche
Résistances de pull-up internes programmables
Broches d’interruption (INTA et INTB)
Avantages
Ajoute 16 entrées/sorties à un microcontrôleur
Communication rapide via I²C ou SPI
Configuration indépendante de chaque GPIO
Résistances de pull-up intégrées
Faible consommation d’énergie
Idéal pour les projets nécessitant de nombreuses entrées/sorties
